Robot Dragster: proyecto integrador para 1° año técnico

Curso paso a paso para chicos y chicas de secundaria técnica. Vas a diseñar, modelar en 3D, cablear, programar con bloques y competir con un robot dragster de carrera en línea recta. Integra Sistemas Tecnológicos, Procedimientos Técnicos y Lenguajes Tecnológicos: poleas, circuitos eléctricos, dibujo técnico, Tinkercad, impresión 3D, Arduino y trabajo en equipo. Basado en la guía oficial de Educación Técnica (DGCyE, Argentina). Cada etapa tiene práctica, entregable e imágenes de referencia.

Robot Dragster: proyecto integrador para 1° año técnico

Capacitación en castellano

Curso paso a paso para chicos y chicas de secundaria técnica. Vas a diseñar, modelar en 3D, cablear, programar con bloques y competir con un robot dragster de carrera en línea recta. Integra Sistemas Tecnológicos, Procedimientos Técnicos y Lenguajes Tecnológicos: poleas, circuitos eléctricos, dibujo técnico, Tinkercad, impresión 3D, Arduino y trabajo en equipo. Basado en la guía oficial de Educación Técnica (DGCyE, Argentina). Cada etapa tiene práctica, entregable e imágenes de referencia.

Ruta de aprendizaje

Tocá una etapa para ver qué hacer y qué entregar.

1 / 10

Módulo curado por Nous

1. Conocé el desafío Dragster

Vas a diseñar y construir un robot de carrera en línea recta, como un mini dragster. También vas a armar la pista y un dispositivo para medir que el vehículo cumpla las reglas.

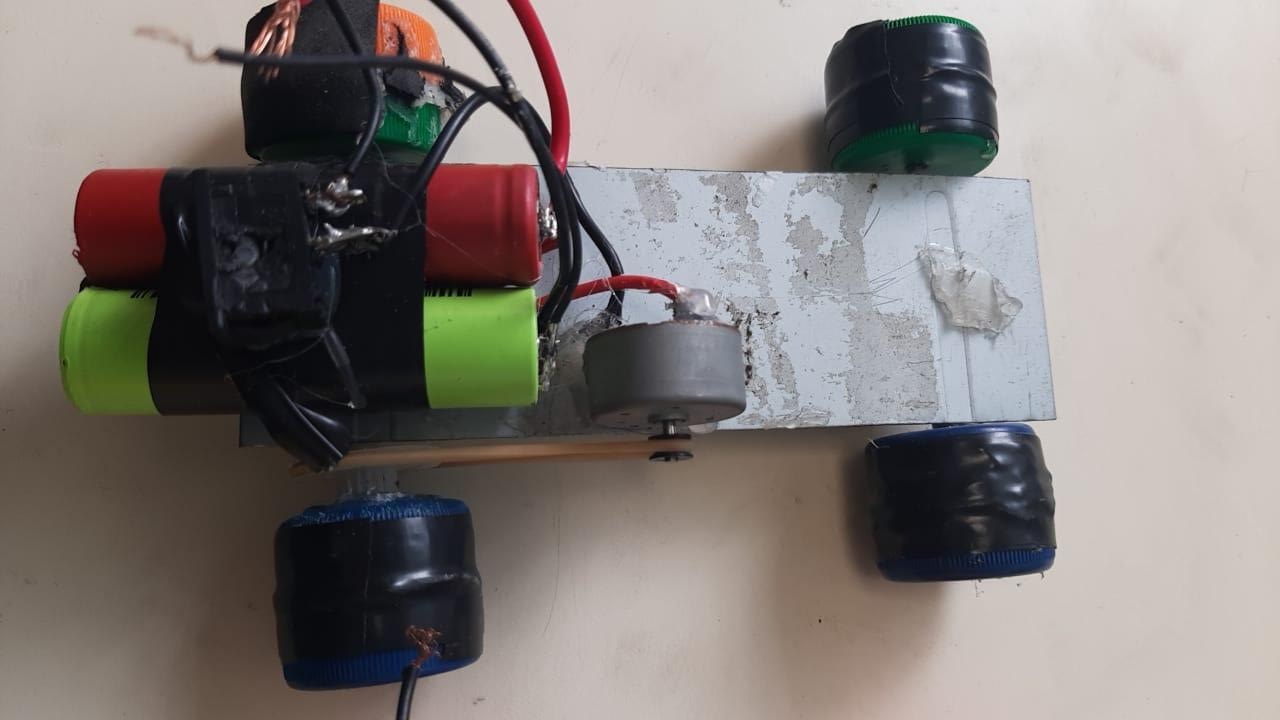

Ejemplo de robot dragster escolar. Imagen: DGCyE.
Ejemplo de robot dragster escolar. Imagen: DGCyE.

Práctica

Leé la consigna en equipo y anotá: objetivo, medidas máximas (150 × 220 mm), motor CC 3V, transmisión por poleas, placa Arduino/ESP32, batería hasta 9V e interruptor. Marcá qué partes del proyecto te toca a cada integrante.

Entregable

Ficha del equipo con roles, fecha de entrega y lista de preguntas usando el método 5W + 1H (qué, dónde, cuándo, quién, por qué, cómo).

Material de apoyo: Descargar guía PDF (imprimir)

Material para el taller

Guía completa en PDF

Descargá la guía oficial adaptada para imprimir en el aula o llevar al banco de trabajo. Incluye actividades, rúbricas, planos y referencias de la DGCyE (Educación Técnica, Argentina).

Galería de referencia

Planos, circuitos, homologador y pista. Tocá una imagen para verla en grande y usarla como guía durante la práctica.

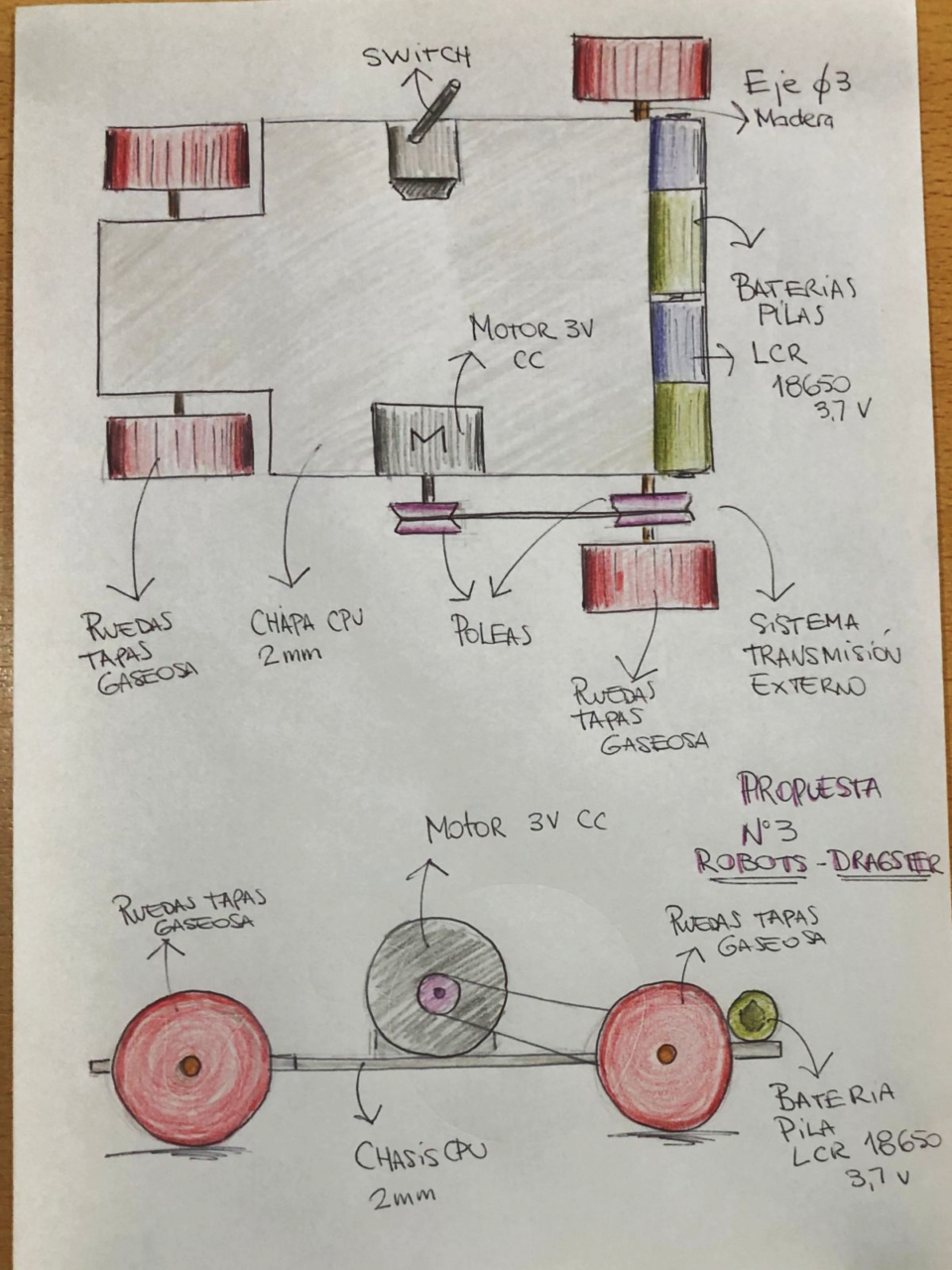

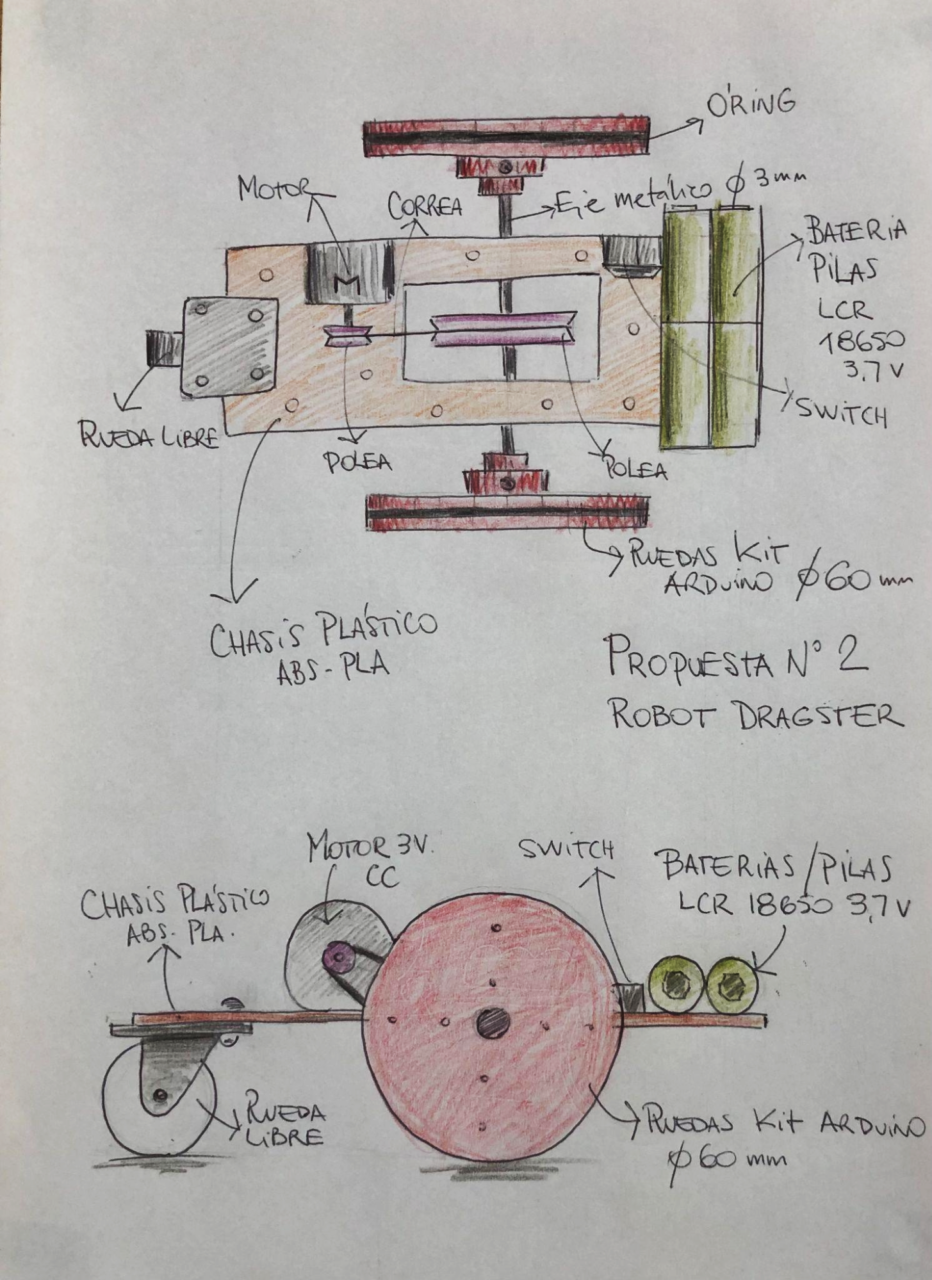

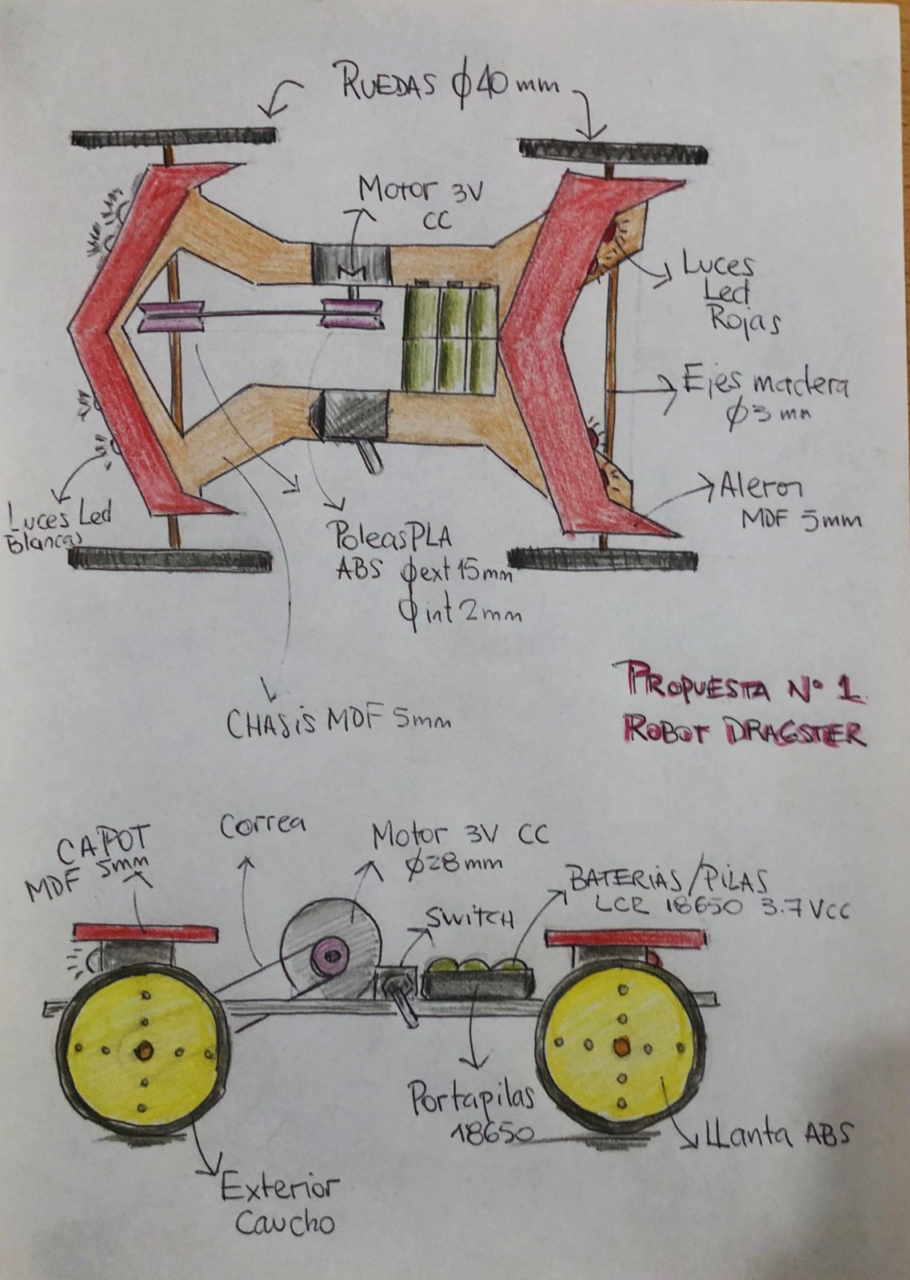

Propuestas y bocetos

Tres diseños posibles para comparar virtudes, defectos y elegir la mejor opción.

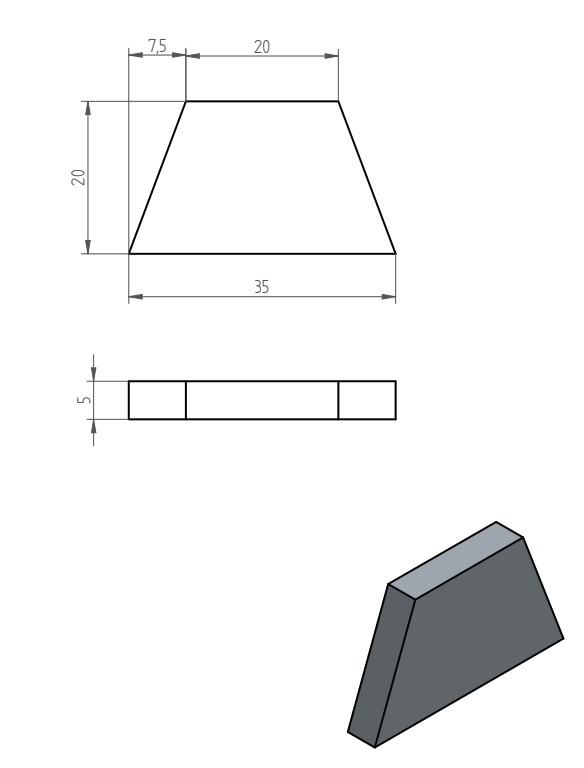

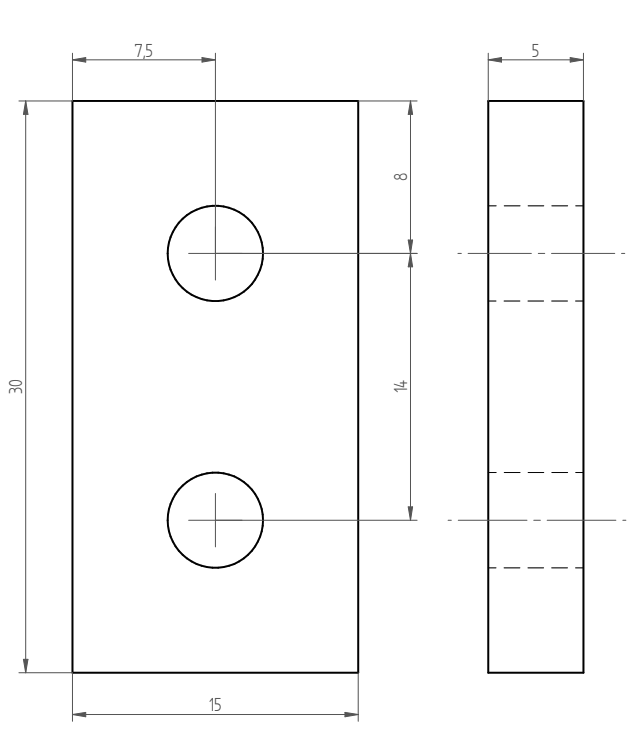

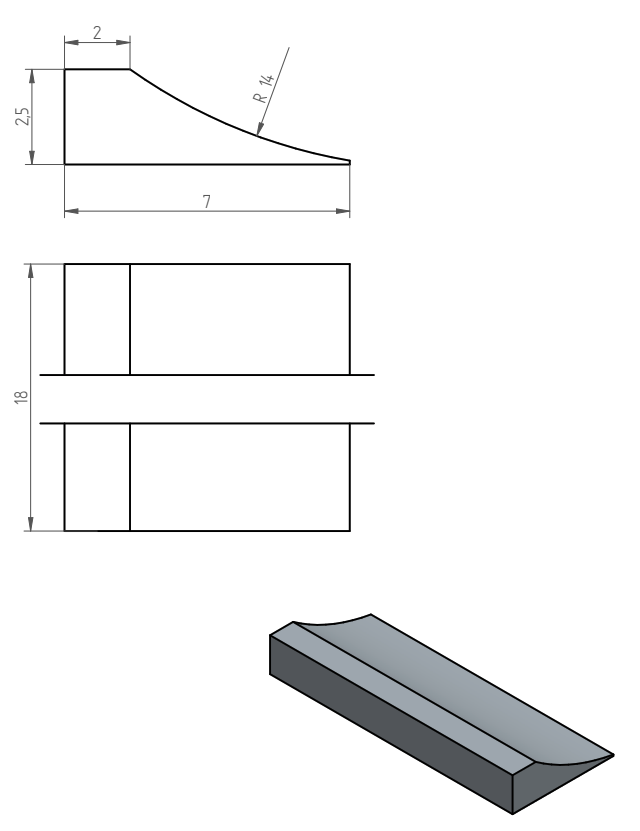

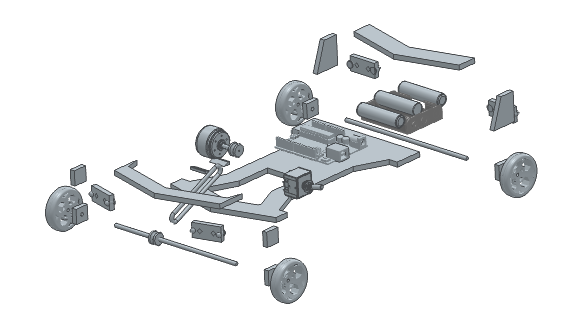

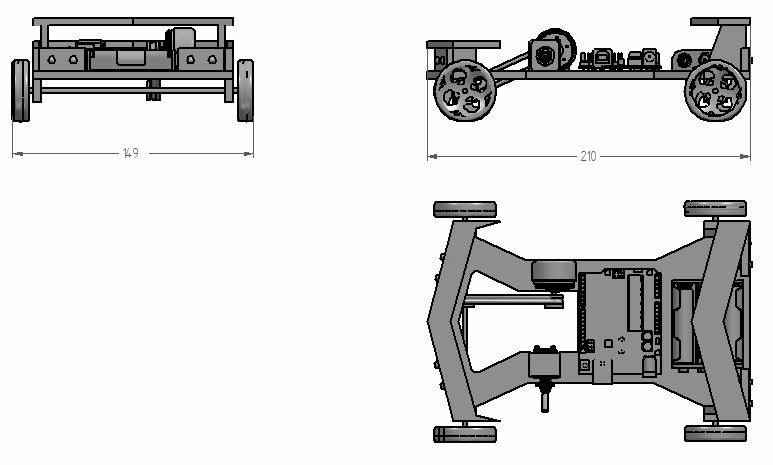

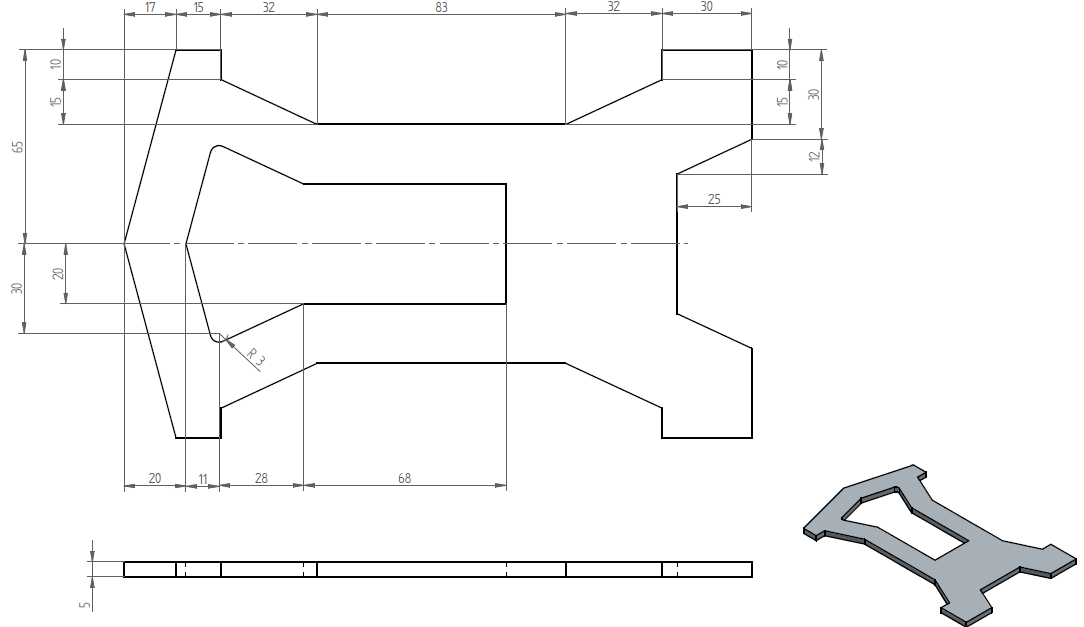

Piezas y planos técnicos

Croquis normalizados con acotaciones para fabricar cada componente del dragster.

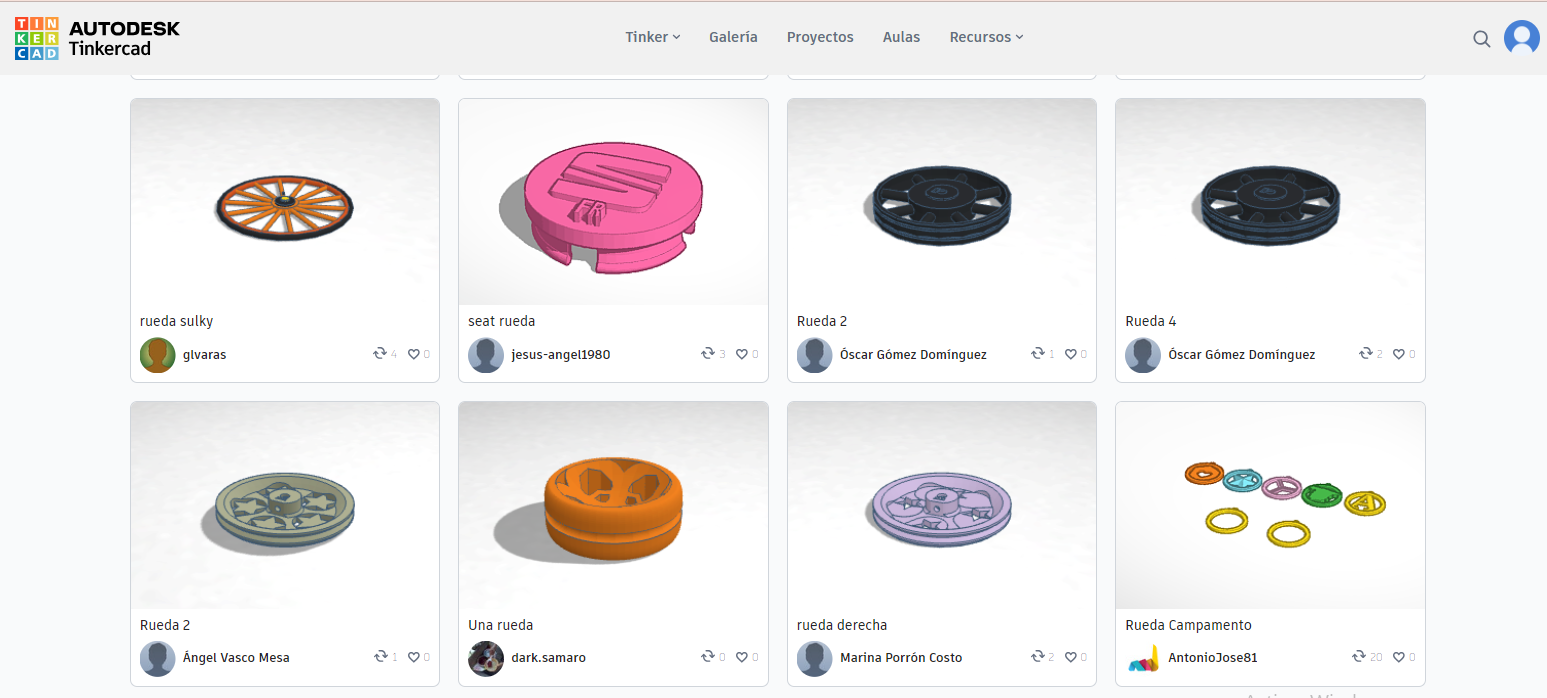

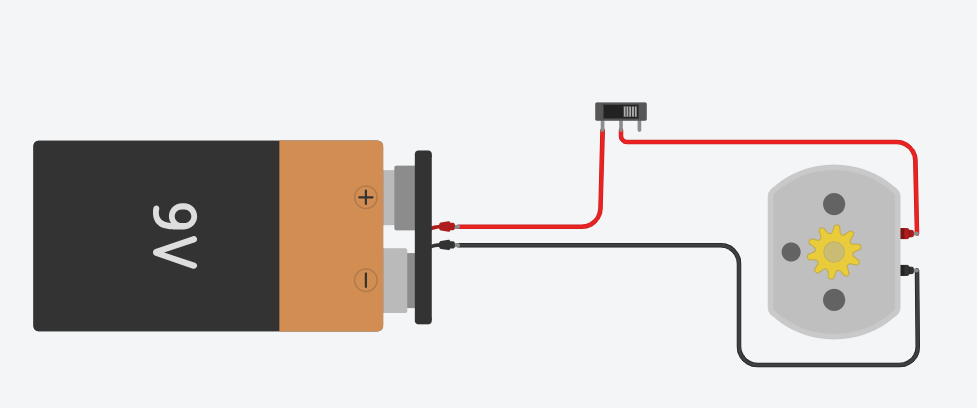

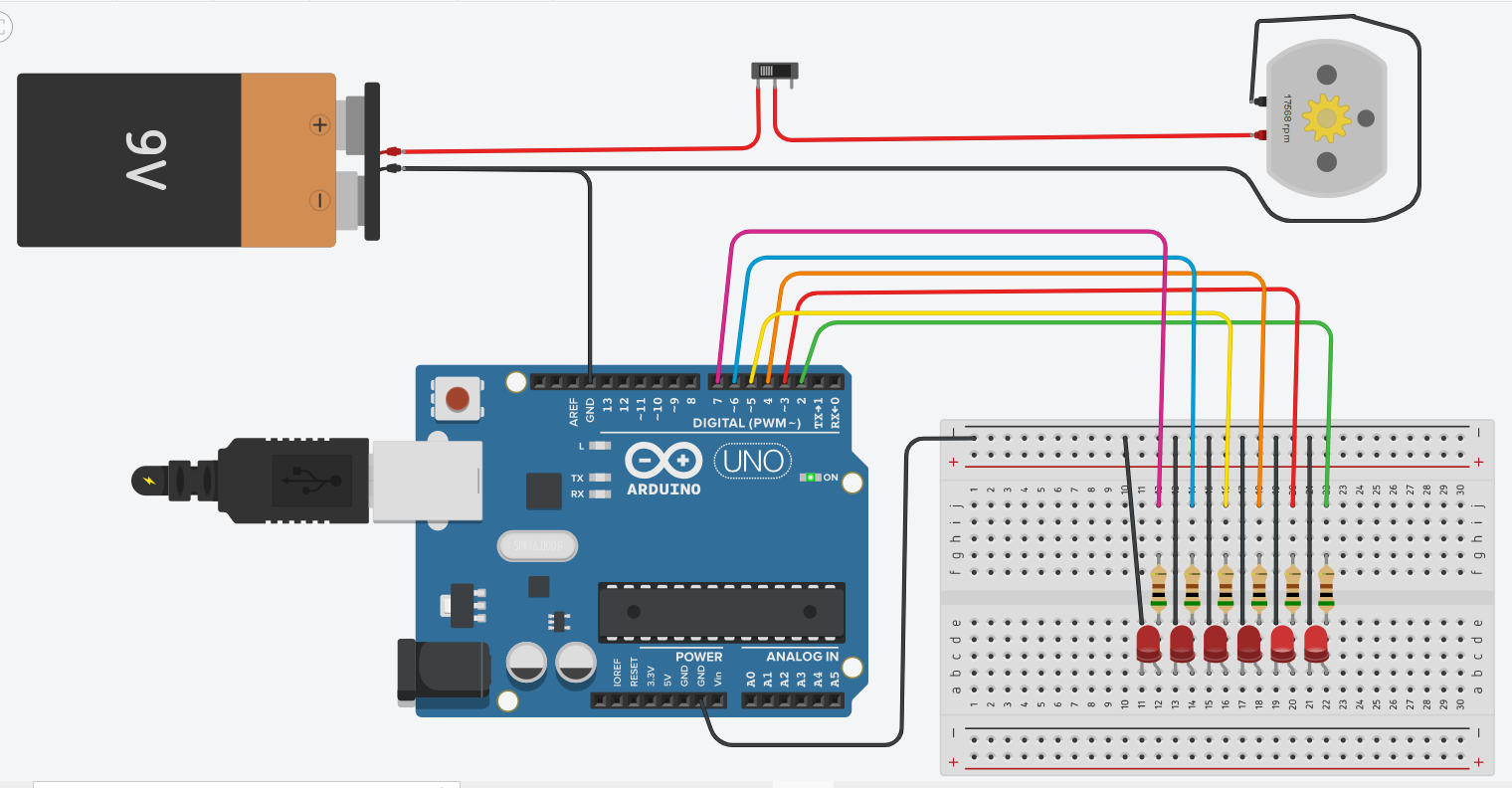

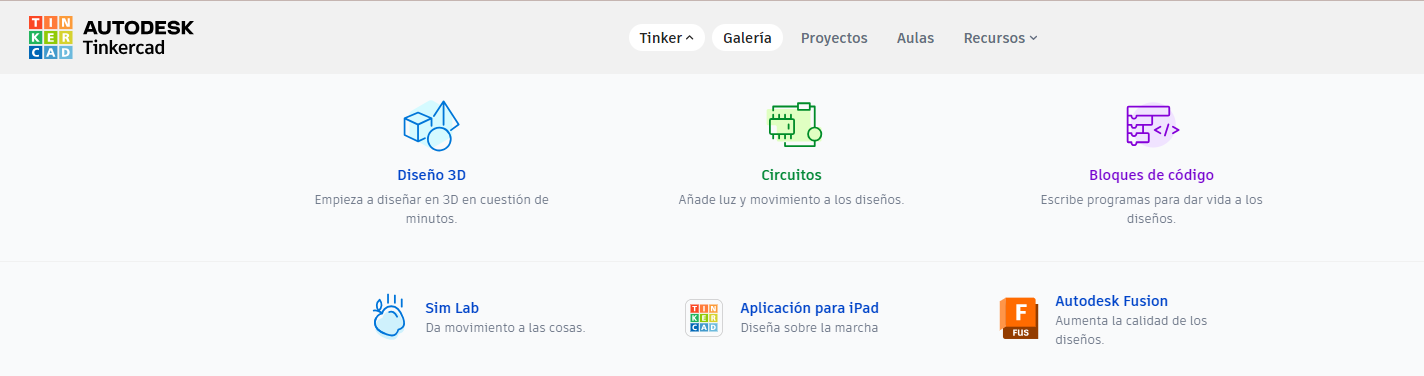

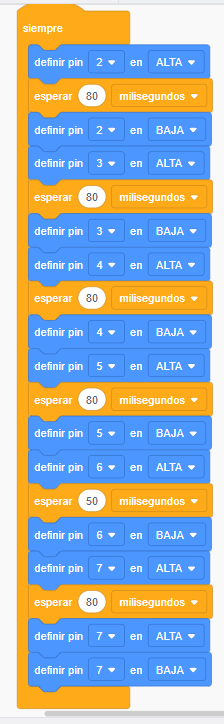

Tinkercad, circuitos y programación

Modelado 3D, simulación eléctrica y programación por bloques.

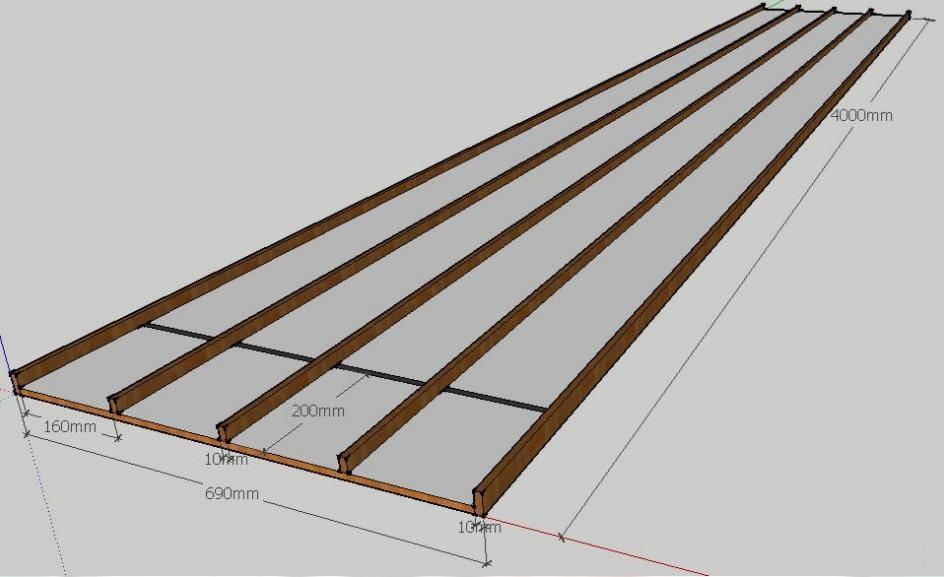

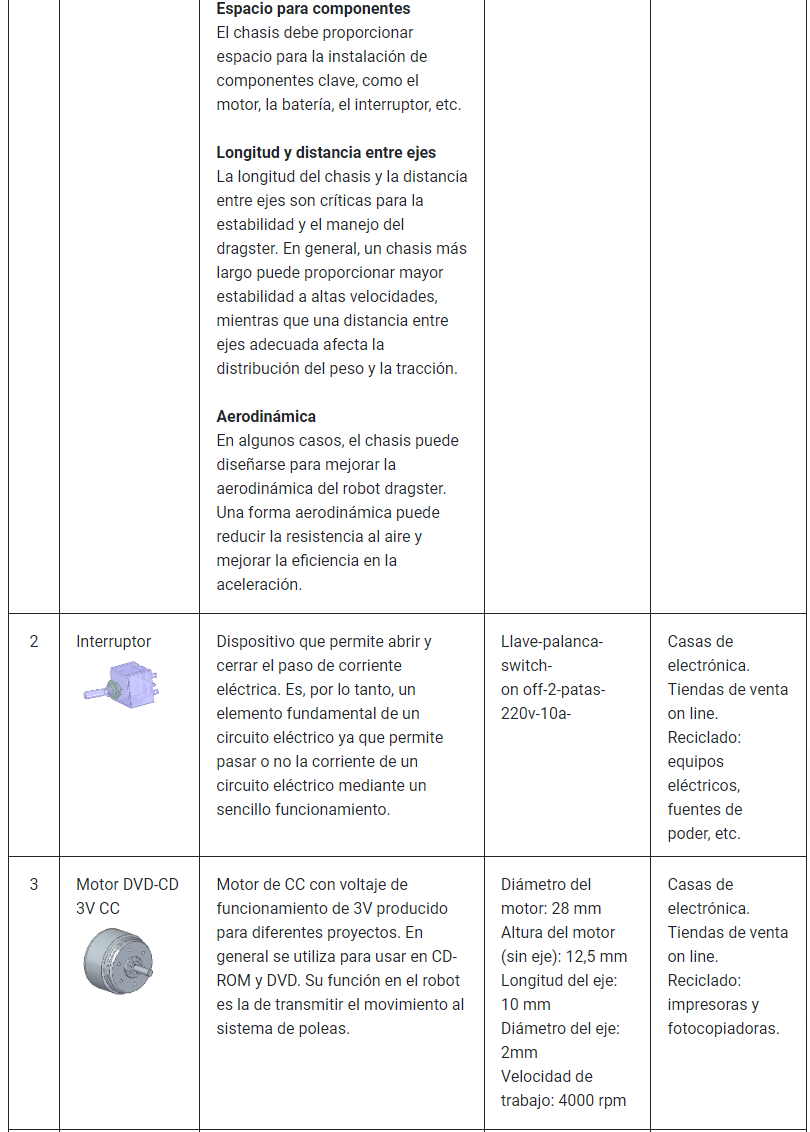

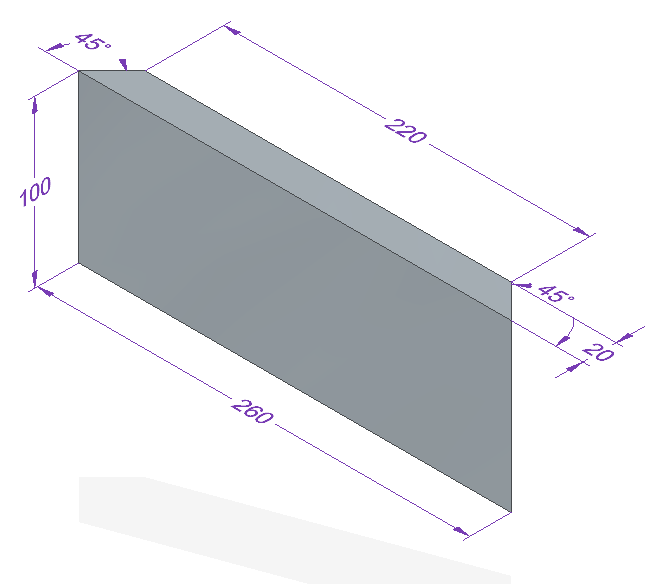

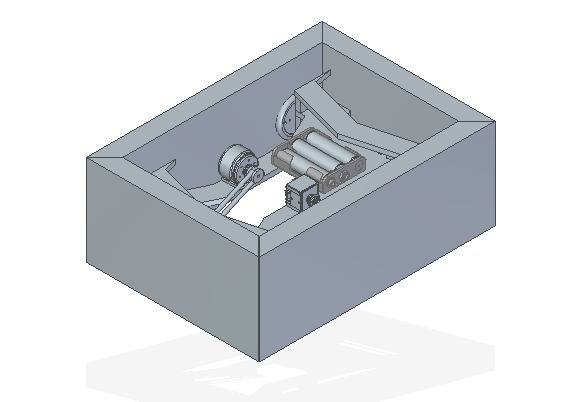

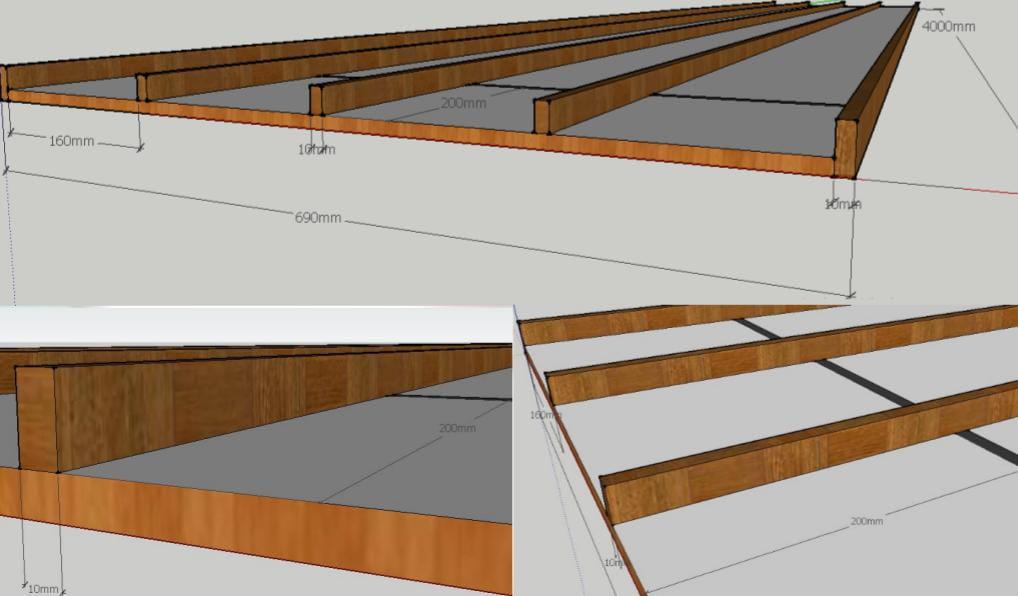

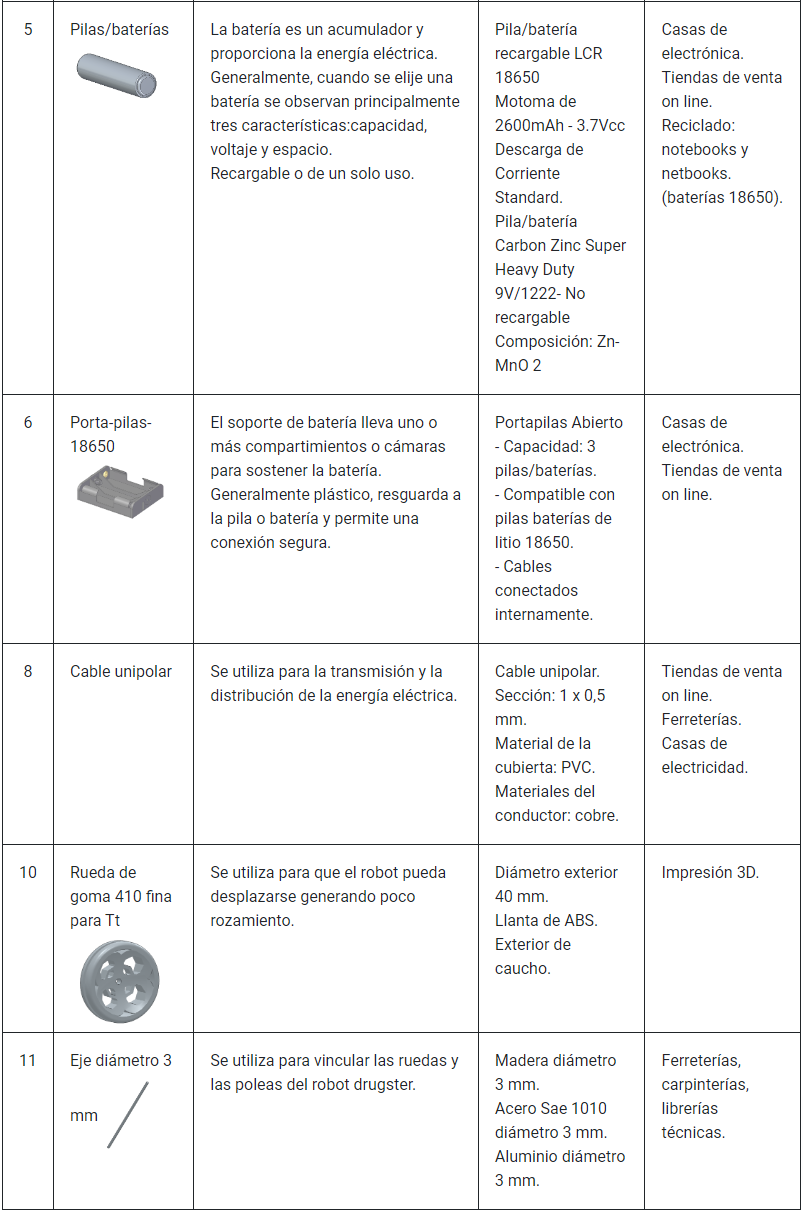

Materiales, homologador y pista

Listas para el taller, medición oficial del robot y pista de competencia.

Imágenes extraídas de la guía "Proyecto dragster para estudiantes de primer año" (DGCyE, Argentina). Uso educativo.
